Serie KM – Standard

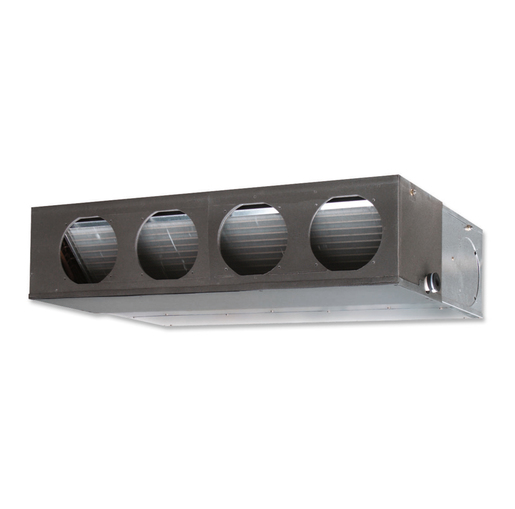

El diseño compacto de la unidad interior, con la caja de control montada a un lado de la unidad, permite una instalación en lugares estrechos. La unidad exterior del modelo 125 ha cambiado completamente. Es mucho más compacta y ligera para una instalación más sencilla.
Dos direcciones de conexión de tuberías
Mantenimiento sencillo
El mantenimiento del motor y el ventilador se puede hacer muy fácilmente quitando el panel trasero y la parte inferior de la carcasa, manteniendo el chasis principal instalado.
Funcionamiento a bajas temperaturas
Hasta -15º en frío.
GALERÍA Serie KM – Standard
MODELOS : ACY71K-KM ACY80K-KM ACY100K-KM ACY125K-KM ACY100T-KM ACY125T-KM
MODELOS Y CARACTERÍSTICAS TÉCNICAS
| MODELO | ACY71K-KM | ACY80K-KM | ACY100K-KM | ACY125K-KM | ACY100T-KM | ACY125T-KM | |
|---|---|---|---|---|---|---|---|
| Código | 3NGF84005 | 3NGF89020 | 3NGF89025 | 3NGF89030 | 3NGF89265 | 3NGF89270 | |
| Potencia frigorífica | kcal/h | 5.847 (774 ~ 6.879) | 7.308 (2.407 ~ 8.598) | 8.168 (2.407 ~ 9.630) | 10.404 (3.439 ~ 11.178) | ||
| W | 6.8 (0.9 - 8.0) | 8.5 (2.8 - 10) | 9.5 (2.8 - 11.2) | 12.1 (4.0 - 13.0) | 9.5 (2.8 - 11.2) | 12.1 (4.0 - 13.0) | |
| Potencia calorífica | kcal/h | 6.449 (774 ~ 7.825) | 8.598 (2.321 ~ 9.630) | 9.286 (2.321 ~ 10.920) | 11.608 (3.611 ~ 13.070) | ||
| W | 7.5 (0.9 - 9.1) | 10 (2.7 - 11.2) | 10.8 (2.7 - 12.7) | 13.5 (4.2 - 15.2) | 10.8 (2.7 - 12.7) | 13.5 (4.2 - 15.2) | |
| Ratio ahorro energético | SEER (frío) | 6.20 | 6.23 | 6.10 | 6.10 | ||
| SCOP (calor) | 4.10 | 4.00 | 4.00 | 4.00 | |||
| Clase energética | frío/calor | A++ / A+ | A++ / A+ | A++ / A+ | / | A++ / A+ | / |
| Tensión/Fases/Frecuencia | V/nº/Hz | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 400 / 3 / 50 | 400 / 3 / 50 |
| Alimentación eléctrica | (UE) 3x4+N+T | (UE) 3x4+N+T | (UE) 3x4+N+T | (UE) 3x4+N+T | |||
| Interconexión eléctrica | 3x2,5xT | 3x2,5xT | 3x2,5xT | 3x2,5xT | |||
| Caudal aire U. interior (mín/máx) | m3h | / 1.000 | / 1.900 | / 1.900 | / 2.100 | / 1.900 | / 2.100 |
| Caudal aire U. exterior (máx) | m3h | 2.700 | 3.750 | 3.750 | 4.450 | 3.750 | 4.450 |
| Presión sonora U. interior | A/B/SQ dB (A) | 31 / 29 / 27 | 39 / 35 / 30 | 39 / 35 / 30 | 42 / 38 / 32 | 39 / 35 / 30 | 42 / 38 / 32 |
| Dimensiones U. Interior | Ancho (mm) | 1135 | 1135 | 1135 | 1135 | 1135 | 1135 |
| Fondo (mm) | 700 | 700 | 700 | 700 | 700 | 700 | |
| Alto (mm) | 270 | 270 | 270 | 270 | 270 | 270 | |
| Dimensiones U. Exterior | Ancho (mm) | 820 | 940 | 940 | 940 | 940 | 940 |
| Fondo (mm) | 315 | 320 | 320 | 320 | 320 | 320 | |
| Alto (mm) | 716 | 788 | 788 | 998 | 788 | 998 | |
| Peso neto (U. Interior/U. Exterior) | kg | 35 / 42 | 38 / 52 | 38 / 52 | 39 / 67 | 38 / 53 | 39 / 67 |
| Diámetro tuberías frigoríficas | pulg. | 1/4 - 1/2 | 3/8 - 5/8 | 3/8 - 5/8 | 3/8 - 5/8 | 3/8 - 5/8 | 3/8 - 5/8 |
| Distancias máximas (Total/Vertical) | m | 30 / 25 | 50 / 30 | 50 / 30 | 50 / 30 | / | / |
| Carga de refrigerante | tipo | R-32 | R-32 | R-32 | R-32 | R-32 | R-32 |
| Precarga | kg (TCO2eq) | 1,25 (0.884) | 1,90 (1.283) | 1,90 (1.283) | 2,70 (1.823) | 1,90 (1.283) | 2,70 (1.823) |
